閥瓣位置 正作用式 結構形式 活塞式
密封材料 不銹鋼 主體材料 鑄鋼
適用溫度 300(℃) 壓力范圍 1.6(Mpa)
適用介質 水、蒸汽、油品 公稱通徑 15-150(mm)

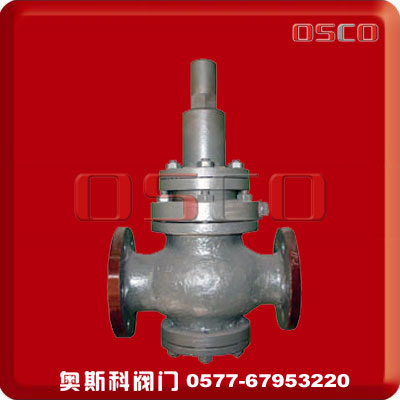

連接形式 法蘭 產品別名 先導活塞式減壓閥 產品型號 Y43H
適用范圍 船用減壓閥廣泛使用于國防、科研、航天、化工、真空設備、石油、電子、機械、冶金、化肥、造紙、能源、環保、生物醫藥、制冷、食品等各種領域等行業。
本船用減壓閥系列減壓閥屬于先導活塞式減壓閥．由主閥和導閥兩部分組成．主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
主要零件材料：
零件名稱 零件材料
閥體、閥蓋、底蓋 WCB
閥座、閥盤 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13/銅合金
活塞環 合金鑄鐵
導閥座、導閥桿 2Cr13
膜片 1Cr18Ni9Ti
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn
