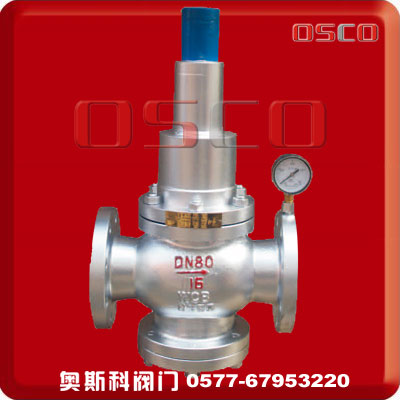

YWQX型直接作用波紋管式氣體減壓閥

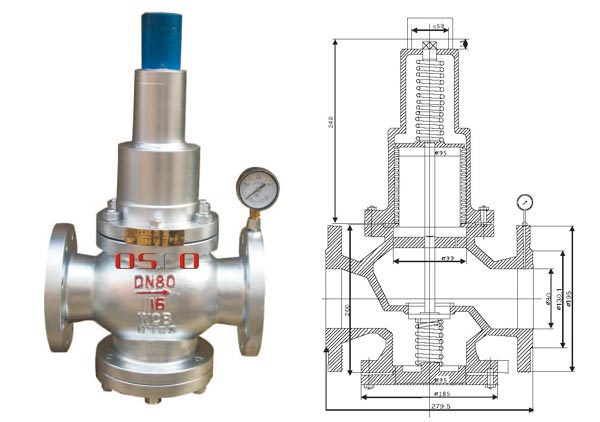

YWQX減壓閥作用原理與結構說明：
1. YWQX直接作用波紋管式氣體減壓閥由閥體、波紋管組件、閥座、調節彈簧等組成，波紋管組件的閥桿和閥體相配合待波紋管受到介質壓力后，推動閥桿移位，改變密封面與閥座間的距離。
2. 波紋管式氣體減壓閥出廠時，密封面與閥座是關閉的，需要使用時，通過順時針?lè)较蛐D(zhuǎn)螺絲，使調節彈簧壓向閥桿，頂開密封面。當受到介質壓力時，介質分二路，一路由閥體至出口，另一路由閥體上的平衡孔到波紋管的內腔，并使閥桿向上和調節彈簧的力平衡。當進口壓力增加時，波紋管組件的閥桿向上移位，密封面和閥座之間的間隙減小，當調節彈簧和波紋管的力平衡時，則出口處的壓力就穩定 在需要值上，當進口壓力減小時則反向移動，仍使出口壓力穩定在需要值上。

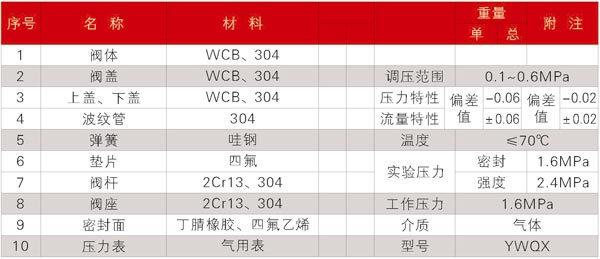

波紋管式氣體減壓閥主要零件材料與重量
