Y416X型、Y110X型直接作用彈簧薄膜式減壓閥

直接作用彈簧薄膜式減壓閥結構特點和用途

本Y416X/Y110X系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，
控制閥瓣開度完成減壓穩壓功能。
本直接作用彈簧薄膜式減壓閥產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本直接作用彈簧薄膜式減壓閥產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

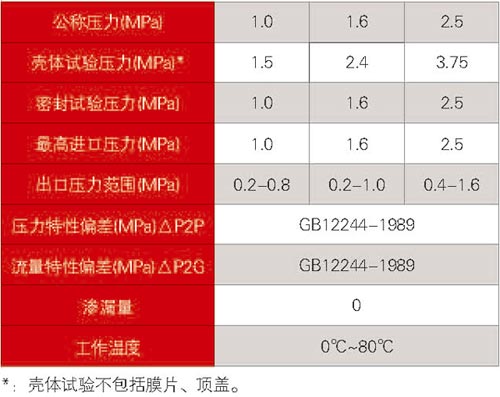

彈簧薄膜式減壓閥主要技術參數和性能指標

直接作用薄膜彈簧式減壓閥主要零件材料

彈簧減壓閥流量系數(Cv)

CV 1 2 4 4 6 13 14 38 40 85 90 165 350 520 690 950 1400
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500

薄膜式減壓閥連接形式

法蘭式：RF FF
執行標準：JB79 GB9113
ANSI B16.5

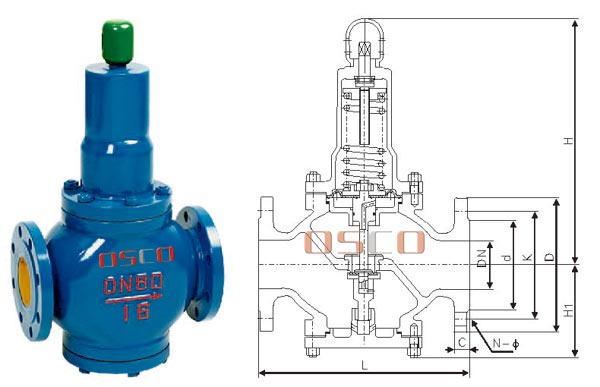

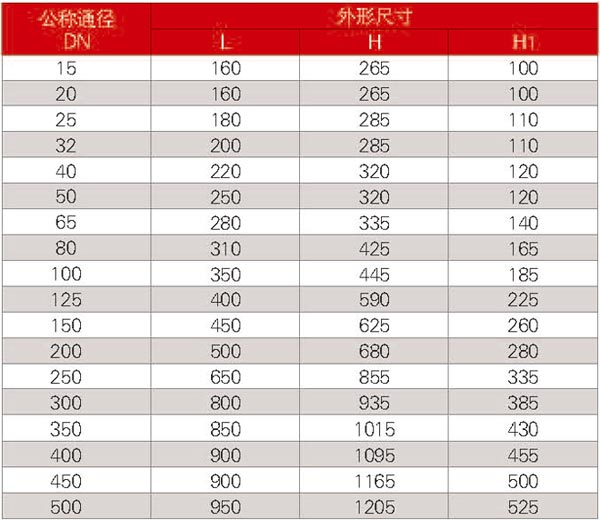

直接作用彈簧薄膜式減壓閥外形尺寸

薄膜式減壓閥訂貨須知

產品型號
公稱壓力 公稱通徑
連接法蘭標準
額定流量系數Cv
進口壓力
調壓范圍
工作介質和介質溫度
