Y43H、Y43Y型先導活塞式蒸汽減壓閥
Y43H/Y系列先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本先導活塞式蒸汽減壓閥產品主要用于蒸汽管路，起減壓穩壓作用。
先導活塞式減壓閥流量系數(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
CV 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
蒸汽減壓閥連接形式
法蘭式：RF FM RJ
執行標準：JB79 GB9113
ANSI B16.5

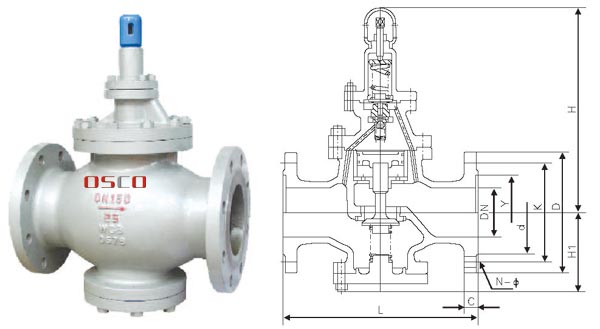

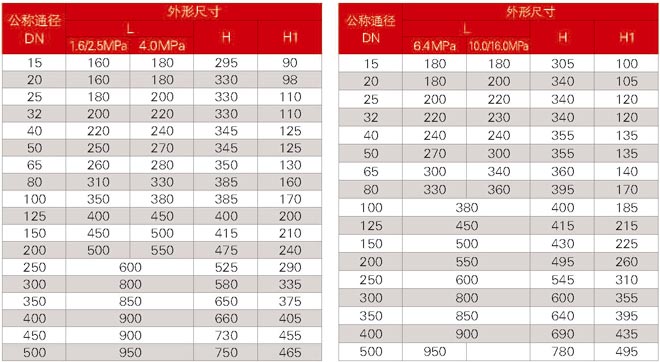

先導活塞式蒸汽減壓閥外形尺寸
減壓閥訂貨須知
產品型號
公稱壓力 公稱通徑
連接法蘭標準
額定流量系數Cv
進口壓力
調壓范圍
工作介質和介質溫度
