YK43X/F型先導活塞式氣體減壓閥

結構特點和用途

YK43X/F型氣體減壓閥系列屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。先導活塞式氣體減壓閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

本YK43X/F型先導活塞式氣體減壓閥產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。

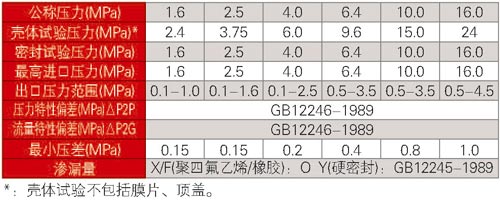

主要技術參數和性能指標

主要零件材料

流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
CV 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

連接形式

法蘭式：RF FM RJ
執行標準：JB79 GB9113
ANSI B16.5

訂貨須知

產品型號
公稱壓力 公稱通徑
連接法蘭標準
額定流量系數Cv
進口壓力
調壓范圍
工作介質和介質溫度
