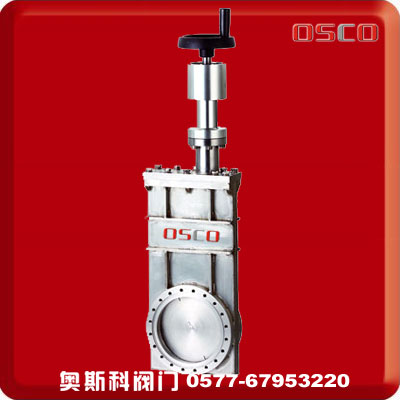

CC型-超高真空插板閥
手動超高真空插板閥是以手柄帶動閥板作上下運動使真空閥門閥板開啟或關閉。CC型超高真空插板閥門用于接通或切斷真空管路中的氣流。手動超高真空插板閥適用介質為純凈空氣和非腐蝕性氣體。
超高真空插板閥主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠
超高真空插板閥主要技術性能
適用范圍：105~1.3×10-7Pa
閥門漏率：≤1.3×10-7Pa.L/S
適用溫度：-30~+150℃
閥門開啟時閥板兩側的壓差：≤27×103Pa

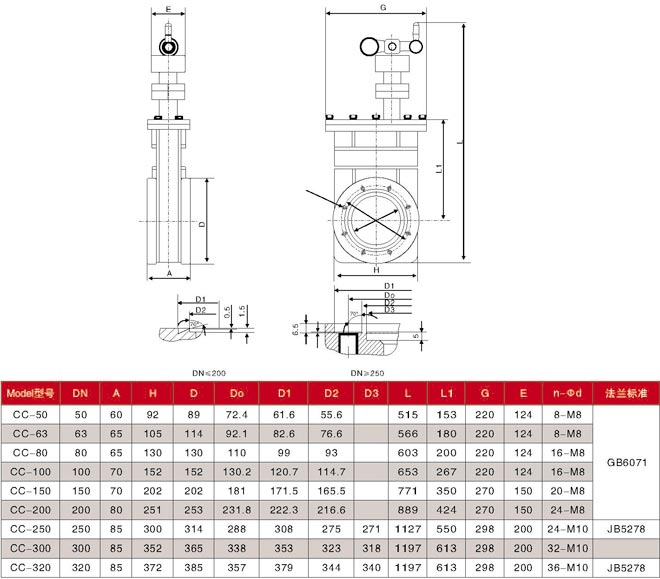

超高真空插板閥外形及連接尺寸
| Model 型號 | DN | A | H | D | Do | D1 | D2 | D3 | L | L1 | G | E | n-d | 法蘭標準 |
| CC-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | | 515 | 153 | 220 | 124 | 8-M8 | GB6071 |
| CC-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | | 566 | 180 | 220 | 124 | 8-M8 | |
| CC-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | | 603 | 200 | 220 | 124 | 16-M8 | |
| CC-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | | 653 | 267 | 220 | 124 | 16-M8 | |
| CC-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | | 771 | 350 | 270 | 150 | 20-M8 | |
| CC-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | | 889 | 424 | 270 | 150 | 24-M8 | |
| CC-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 271 | 1127 | 550 | 298 | 200 | 24-M10 | JB5278 |
| CC-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 298 | 200 | 32-M10 | |
| CC-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 340 | 1197 | 613 | 298 | 200 | 36-M10 | JB5278 |
