高真空蝶閥系列是經過一系列改進過的蝶閥，用來接通或切斷真空管路中的氣流，適用的工作介質為空氣，非腐蝕性氣體。真空蝶閥能承受正壓力； 3、閥桿上下不竄動； 4、開、關有限位結構，閥板有鎖定裝置。真空蝶閥閥桿插入體內，閥板固定在閥桿上，轉動90度達到開關目的。
真空蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。

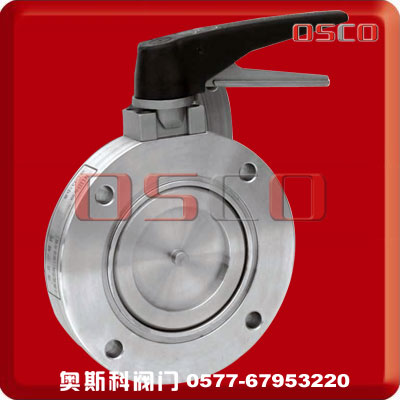

GI型高真空蝶閥
| 型號 | GI-32 | GI-40 | GI-50 | GI-65 | GI-80 | GI-100 | GI-150 | GI-200 | GI-250 | GI-300 | GI-400 |
| 公稱通徑 mm | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| 適用范圍 Pa | 10 5～ 6.7×10 -4 | ||||||||||
| 漏率 Pa.1/s | 6.7×10 -4 | ||||||||||
| 開啟時，閥板兩側壓差 Pa | ≤ 10 5 （密封材料為丁腈橡膠時） | ||||||||||
| 介質溫度 ℃ | -25 ～ +80 -30 ～ +150 (密封材料為氟橡膠時) | ||||||||||
| 安裝位置 | 任意 | ||||||||||
GIQ型氣動高真空蝶閥
| 型號 | GIQ- 40 | GIQ- 50 | GIQ- 65 | GIQ- 80 | GIQ- 100 | GIQ- 150 | GIQ- 200 | GIQ- 250 | GIQ- 300 | GIQ- 400 | GIQ- 500 | GIQ- 600 | GIQ- 800 |
| 公稱通徑 mm | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 |
| 適用范圍 Pa | 10 5 ～ 6.7 × 10 -4 | ||||||||||||
| 漏率 Pa.1/s | 6.7 × 10 -4 | ||||||||||||
| 開啟時，閥板兩側壓差 Pa | ≤ 10 5 （密封材料為丁腈橡膠時） | ||||||||||||
| 介質溫度 ℃ | -25 ～ +80 -30 ～ +150 （密封材料為氟橡膠時） | ||||||||||||
| 電磁換向閥電源 V/Hz | 220/50 | ||||||||||||
| 氣源壓力 Mpa | 0.4 ～ 0.6 | ||||||||||||
GI-A、GIQ-A、GID-A型高真空蝶閥是用來接通或切斷真空管路中的氣流，適用的工作介質為空氣和非腐蝕性氣體。其驅動方式為手動、氣動、電動。
GI-A型高真空蝶閥
| 型號 | GI-80A | GI-100A | GI-150A GI-160A | GI-200A | GI-250A | GI-300A | GI-400A |
| 公稱通徑 mm | 80 | 100 | 150 153 | 200 | 250 | 300 | 400 |
| 適用范圍 Pa | 10 5 ～6.7×10 -4 | ||||||
| 漏率 Pa. l/s | 6.7×10 -4 | ||||||
| 介質溫度℃ | -25～+80（密封材料為丁腈橡膠時）-30～+150（密封材料為氟橡膠時） | ||||||
| 安裝位置 | 任意 | ||||||
GIQ-A型氣動高真空蝶閥
| 型號 | GIQ-80A | GIQ-100A | GIQ-160A | GIQ-200A | GIQ-250A | GIQ-300A | GIQ-400A |
| 公稱通徑 mm | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| 適用范圍 Pa | 10 5 ～6.7×10 -4 | ||||||
| 漏率 Pa. l/s | 6.7×10 -4 | ||||||
| 介質溫度℃ | -25～+80（密封材料為丁腈橡膠時）-30～+150（密封材料為氟橡膠時） | ||||||
| 電磁換向閥電源 V/Hz | 220/50 | ||||||
| 氣源壓力 Mpa | 0.4～0.6 | ||||||
| 安裝位置 | 任意 | ||||||
GID-A型電動高真空蝶閥
| 型號 | GID-80 | GID-100A | GID-150 | GID-200 | GID-300 | ||
| 公稱通徑 mm | 80 | 100 | 150 | 200 | 300 | ||
| 適用范圍 Pa | 10 5～ 6.7×10 -4 | ||||||
| 漏率 Pa.1/s | 6.7×10 -4 （密封材料為丁腈橡膠時） | ||||||
| 介質溫度 ℃ | -25～+80 -30～+150 （密封材料為氟橡膠時） | ||||||
| 電源 V/Hz | 220/50 | ||||||
| 開閉時間 s | 4 | 15 | 30 | ||||
| 安裝位置 | 任意 | ||||||
| 型號 | DN | ΦD | ΦB | H | A | L | B1 | n-ΦC |
| GID-25 | 25 | 70 | 55 | 198 | 22 | 160 | 139 | 4-Φ7 |
| GID-32 | 32 | 78 | 64 | 202 | ||||
| GID-40 | 40 | 85 | 70 | 206 | ||||
| GID-50 | 50 | 110 | 90 | 220 | 4-Φ9 | |||
| GID-63 | 63 | 130 | 110 | 229 | 26 | |||
| GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 139 | |
| GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | |||
| GID-125 | 125 | 195 | 170 | 299 | 35 | |||
| GID-150 | 150 | 220 | 195 | 368 | 255 | 147 | 8-Φ12 | |
| GID-200 | 200 | 275 | 250 | 394 | 40 | |||
| GID-250 | 250 | 330 | 300 | 426 | 45 | |||
| GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | ||
| GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 182 | 8-Φ18 |
