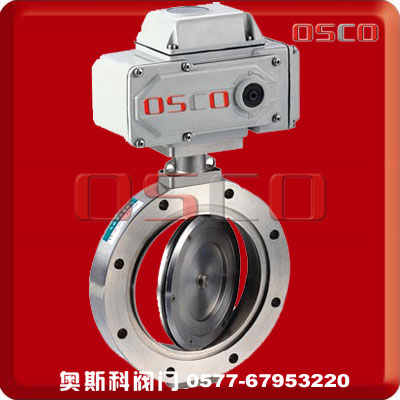

GID-A型電動高真空蝶閥
GID型高真空電動蝶閥是采用回轉型電動，電子調節式閥門驅動裝置驅動閥桿與閥板執行啟閉動作。可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開，關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能用在低壓狀態下使用。高真空電動蝶閥用于接通或切斷真空管路中的氣流。電動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
高真空電動蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：丁腈橡膠、氟橡膠。
高真空電動蝶閥主要技術性能
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 開閉時間(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 法蘭標準： | JB919 |
| 安裝位置： | 任意 |
| 控制電路： | 標準出廠：AC220V/50Hz開關型 特殊指定：AC380V；DC24V開關型 4～20mA DC調節型 |
| 信號反饋： | 標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型 |

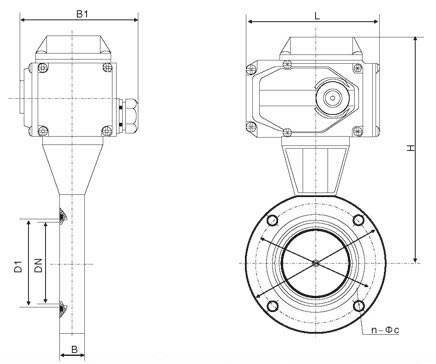

高真空電動蝶閥外形及連接尺寸
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-50A | 50 | 110 | 90 | 218 | 26 | 160 | 113 | 4-Φ9 |
| GID-63A | 63 | 130 | 110 | 229 | 32 | |||
| GID-80A | 80 | 145 | 125 | 272 | 196 | 121 | 8-Φ9 | |
| GID-100A | 100 | 165 | 145 | 282 | ||||
| GID-125A | 125 | 200 | 175 | 300 | 35 | 8-Φ11 | ||
| GID-150A | 150 | 225 | 200 | 369 | 255 | 158 | ||
| GID-200A | 200 | 285 | 260 | 399 | 45 | 12-Φ11 | ||
| GID-250A | 250 | 335 | 310 | 427 | 50 | |||
| GID-300A | 300 | 425 | 395 | 471 | 55 | 12-Φ14 | ||
| GID-400A | 400 | 510 | 480 | 546 | 60 | 310 | 207 | 16-Φ14 |
