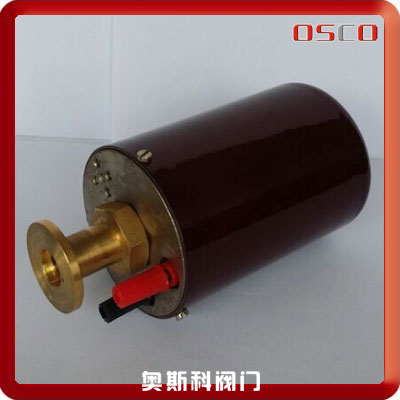

GQC型系列電磁高真空充氣閥
GQC-1.5、GQC-5型電磁高真空充氣閥是以電磁力為動力，當接通電源時，閥門被關閉，使真空系統與大氣隔離；切斷電源時，閥門處于開啟狀態，隨之大氣由外界引入真空系統。GQC-4A型電磁高真空充氣閥具有通電開啟和通電關閉兩種功能，閥內帶有空氣過濾器，可用作向真空系統充氣。 閥門適用的介質為空氣及非腐蝕性氣體。
GQC型電磁高真空充氣閥主要技術性能
| 性能參數 | GQC-1.5 | GQC-5 | GQC-5/KF | GQC-4A |
| 適用范圍(Pa) | 105 ～1.3x10-4 | |||
| 閥門漏率(Pa.L/S) | ≤1.3x10-4 | |||
| 法蘭標準 | 焊接式連接；GB4982 | GB4982 | ||
| 標準出廠 | 斷電時閥門處于開啟狀態 | |||

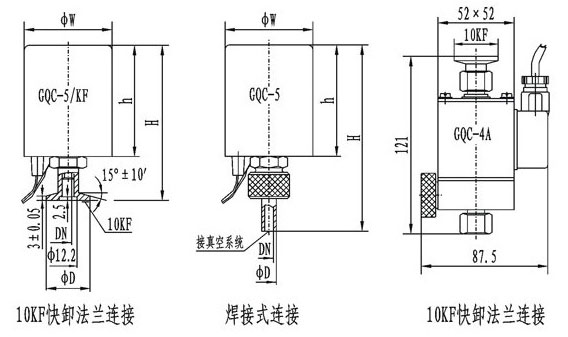

GQC型電磁高真空充氣閥連接尺寸
| 型號 | 通徑(DN) | ΦW | ΦD | H | h | 電氣參數 | |
| 電源 | 功率 | ||||||
| GQC-1.5 | 1.5 | 52 | 7 | 112 | 66 | DC36V | 3.3W |
| GQC-5 | 5 | 60 | 10 | 136 | 90 | DC36V | 6.5W |
| GQC-5/KF | 5 | 60 | 30 | 119 | 90 | DC36V | 6.5W |
| GQC-4A | 4 | 尺寸如圖所示 | DC36V | 3.6W | |||
