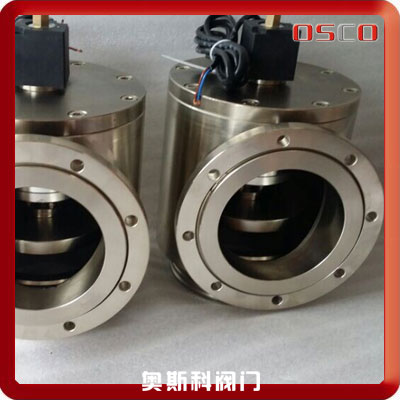

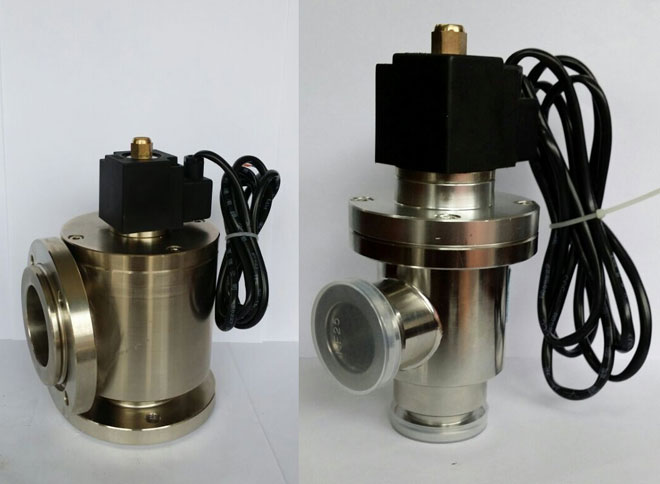

GYC-JQ型系列電磁真空壓差式充氣閥
GYC-JQ型系列電磁真空壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并于泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。 適用的工作介質為空氣或非腐蝕性氣體
電磁低真空壓差閥主要技術性能
適用范圍(Pa) 105～1x10-3
閥門漏率(Pa.L/S) ＜1.0x10-4
電源電壓(V/Hz) 220/50
介質溫度（℃） -25～+50
開關時間（S） ≤3
安裝方式 垂直或水平
線圈溫升（℃） ≤65

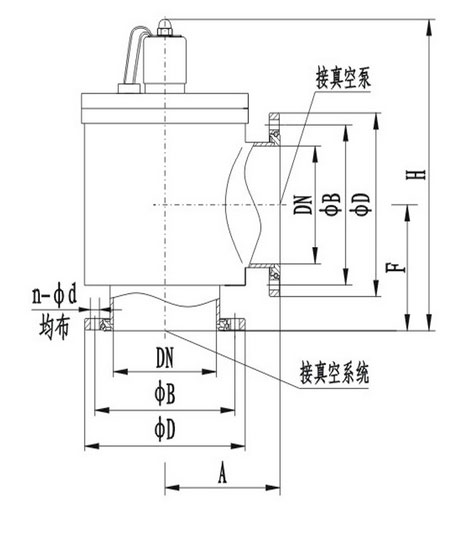

電磁低真空壓差閥外形及連接尺寸
| 型號 | DN | ΦD | ΦB | A/F | H | n/Φd | 連接標準 |
| DYC-JQ50 | 50 | 110 | 90 | 80/80 | 210 | 4-9 | GB/T6070 |
| DYC-JQ65 | 63 | 130 | 110 | 88/88 | 255 | 4-9 | |
| DYC-JQ80 | 80 | 145 | 125 | 98/98 | 285 | 8-9 | |
| DYC-JQ100 | 100 | 165 | 145 | 108/108 | 297 | 8-9 | |
| DYC-JQ125 | 125 | 200 | 175 | 138/138 | 300 | 8-11 | |
| DYC-JQ150 | 150 | 220 | 195 | 153/160 | 370 | 8-11 | Jb919 |

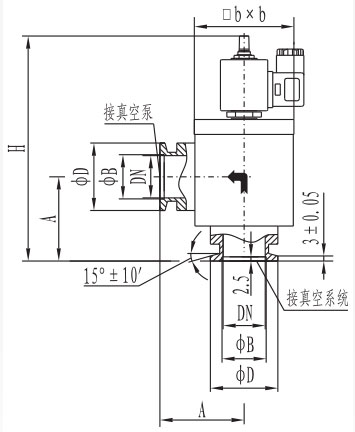

| 型 號 | 通徑（DN） | ΦD | ΦB | H | A | bxb | 連接標準 |
| GYC-JQ16/K | 16 | 30 | 17.2 | 153 | 40 | 37x37 | GB4982 |
| GYC-JQ25/KF | 25 | 40 | 26.2 | 155 | 50 | 62x62 | |
| GYC-JQ40/KF | 40 | 55 | 41.2 | 178 | 65 | 80x80 |
