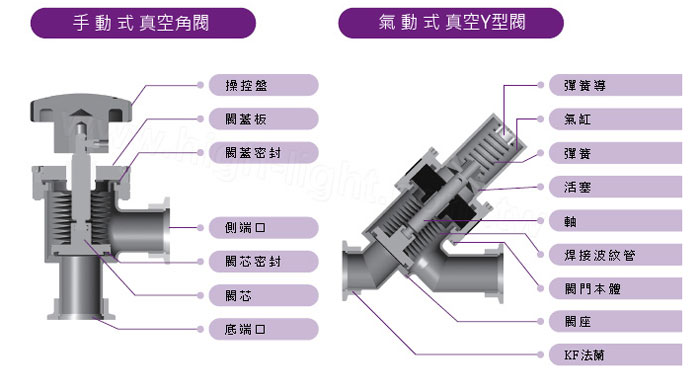

手動高真空擋板閥工作原理
高真空手動擋板閥可作高真空管路中的啟閉機構，可切斷和接通真空系統中的氣流。 傳動部件采用螺桿傳動升降閥板，動作輕巧、工作可靠。本閥閥板上下移動均有限位裝置， 保證了閥板密封圈及波紋管的壽命
手動高真空擋板閥主要性能參數
啟閉方式：手動
連接法蘭標準：GB/T 4982
適宜范圍：10-6Pa~2×105Pa
適用介質：空氣或低腐蝕性氣體
閥體漏率：<1.3×10-7Pa•L•S-1
閥板正反向漏率：<1.3×10-7Pa•L•S-1
壽命：>100000次
安裝位置：DN＜300任意,DN≥300垂直
在允許的壓力范圍內，在不同的壓差方向均可打開或關閉閥門
本閥開啟高度任意，對氣流可進行調節

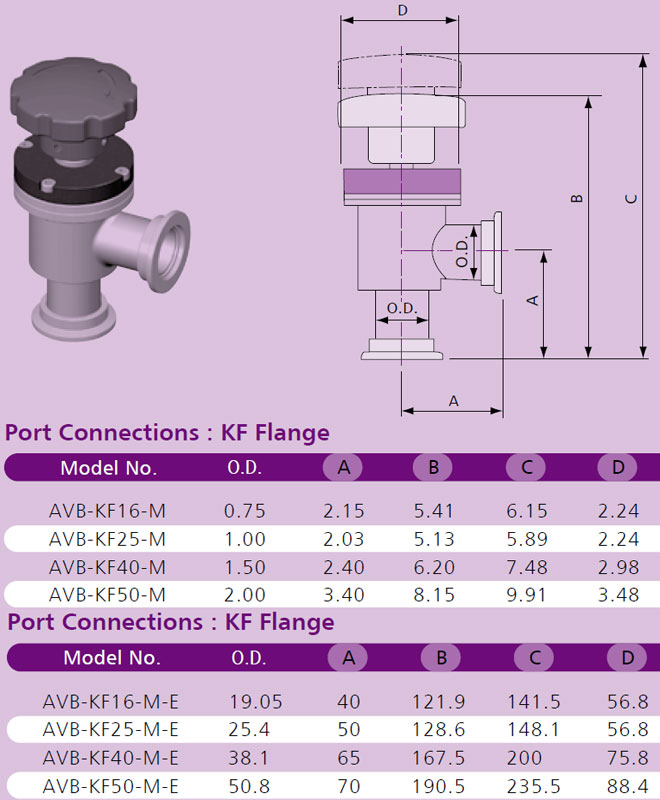

手動高真空擋板閥外形及連接尺寸
