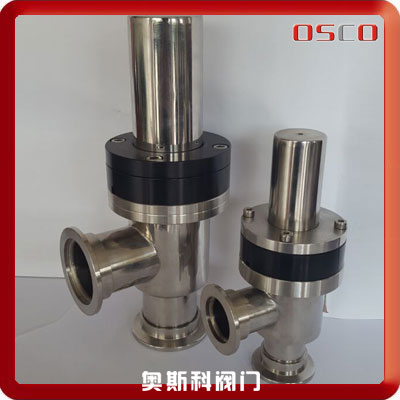

氣動高真空擋板閥工作原理
GDQ系列氣動高真空擋板閥可作高真空管路中的啟閉機構，可切斷和接通真空系統中的氣流。GDQ系列氣動高真空擋板閥是以電信號作為閥門開關信號,依靠壓縮空氣作為閥板升啟動力,在失去電源或壓縮空氣時,閥門將依靠彈簧力自動關閉。本閥門具有工作平穩,密封可靠,壽命長等優點。
氣動高真空擋板閥性能參數
啟閉方式：氣動
連接法蘭標準：GB/T4982
適用介質：空氣或低腐蝕性氣體
閥體漏率：<1.3×10-7Pa•L•S-1
閥板正反向漏率：<1.3×10-7Pa•L•S-1
壽命：>500000次（使用AM350焊接式波紋管）>200000次（使用304液壓波紋管）
安裝位置：DN＜300任意,DN≥300垂直
氣源壓力：0.4～0.6MPa
進氣口螺紋尺寸：PT1/8
電源：標準出廠220v±10%/50Hz

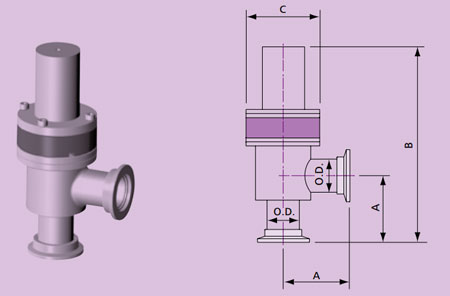

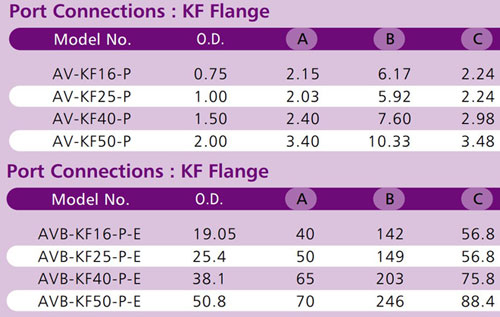

氣動高真空擋板閥外形及連接尺寸
