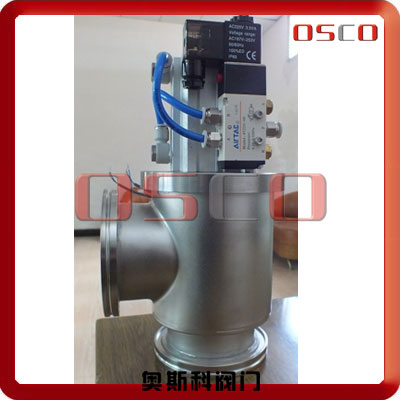

GDQ型-氣動高真空擋板閥

GDQ系列氣動高真空擋板閥是以電信號作為閥門開關信號，通過電磁換向閥改變氣路方向，依靠壓縮空氣作為閥板啟閉動力，控制執(zhí)行汽缸驅動閥門作啟閉運動。氣動高真空擋板閥用于接通或切斷真空管路中的氣流。氣動高真空擋板閥適用介質為純凈空氣和非腐蝕性氣體。氣動高真空擋板閥帶反饋信號裝置，在失去電源或壓縮空氣時，閥門將依靠彈簧力自動關閉閥門。
作為高真空管路中的啟閉機構，奧斯科氣動高真空擋板閥具有工作平穩(wěn)、密封可靠，壽命長等一系列優(yōu)點，是真空設備的自動化首選閥門之一。

氣動高真空擋板閥主要零件材料

閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封圈：丁腈橡膠、氟橡膠、波紋管( 軸封 )

氣動高真空擋板閥主要技術性能

適用范圍：105~1.3×10-4 Pa(軸封為橡膠) ；105~1.3×10-5 Pa(軸封為波紋管)
閥門漏率：≤1.3×10-4Pa.L/S(軸封為橡膠)；≤1.3×10-5Pa.L/S(軸封為波紋管)
適用溫度： -25~+80℃(丁腈橡膠)；-30~+150℃(氟橡膠)
氣源壓力：0.4~0.6MPa

氣動高真空擋板閥外形及連接尺寸
