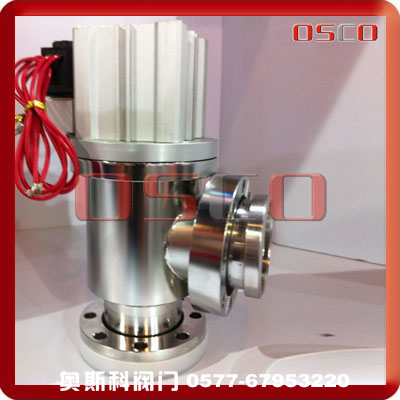

氣動超高真空擋板閥CF型

氣動超高真空擋板閥CF型

本CF系列超高真空擋板閥系列適用于超高真空系統中開斷管路，其為氣動驅動方式。CF系列超高真空擋板閥具有工作平穩，使用可靠、密封性能佳和壽命長等優點，是超高真空設備首選閥門之一。氣動超高真空擋板閥是以壓縮空氣為動力開啟或關閉閥板，在失去氣源時，閥板將依靠彈簧力自動關閉。閥門的介質為空氣及少數腐蝕性氣體。

超高真空氣動擋板閥特點

標準化、模塊化設計，易于更換超高真空擋板閥及維修；

超高真空擋板閥便于清潔的設計；

軸封為波紋管密封，其它密封件為氟橡膠，無潤滑劑設計；

閥體采用不銹鋼內部焊接，漏率小；

CF系列超高真空擋板閥主要性能指標：

適用范圍：1×10-6pa～1.2×105Pa

打開時閥板上的壓差：≤1.2×105Pa任意方向

閥體和閥座漏率： <1.3×10-7Pa•L•s-1

建議首次維修前循環次數：200，000次

閥體烘烤溫度：打開時≤200℃；關閉時≤150℃

安裝位置：任意

電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）

壓縮空氣（只適用于氣動）：0.4～0.7MPa

閥門開閉時間（只適用于氣動）：≤1s

閥門位置指示：帶有啟閉位置指示開關（磁性開關）

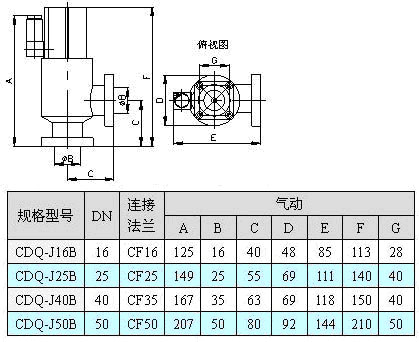

閥門重量、訂貨號：見上表
