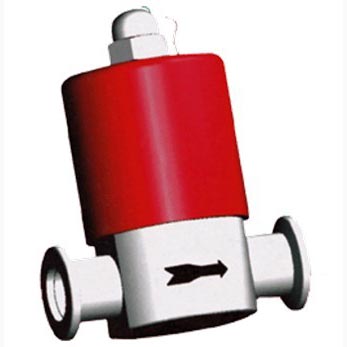

GDC-5型-電磁高真空擋板閥
GDC-5 型電磁高真空擋板閥是連接在真空管路上，用來接通或截止真空中的氣流，或作為充氣閥用。當通電時將 P、A 端管路接通、斷電時切斷 P、A 端管路，保持P端真空系統的真空度。電磁高真空擋板閥適用介質為純凈空氣和非腐蝕性氣體。溫州奧斯科閥門科技有限公司專業研制生產電磁高真空擋板閥等各種真空閥、減壓閥、真空配件產品。銷售部電話：0577-67953220，郵箱：sale@zhenkongfa.com。
GDC-J型電磁高真空擋板閥是以電磁力為動力，使閥門開啟或關閉。電磁高真空擋板閥適用于真空系統中，用來切斷或接通氣流之用。閥門關閉時，允許閥板密封面上側承受大氣壓，下側為真空，能起到密封作用，在此狀態下，接通電器盒電源，閥門應能正常開啟。GDC-J型高真空電磁擋板閥適用的工作介質為空氣及非腐蝕性氣體。
電磁高真空擋板閥主要技術性能
公稱通徑： 5mm
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4Pa.L/S
適用溫度： -30~+50℃
線圍溫升： ≤65℃
電源電壓： 220V/50Hz
安裝方向： 垂直或水平
| 型號 | GDC- J16A | GDC- J25A | GDC- J32A | GDC- J40 | GDC- J50A | GDC- J65 | GDC- J80 | ||
| 公稱通徑 mm | 16 | 25 | 32 | 40 | 50 | 65 | 80 | ||
| 適用范圍 Pa | 10 5 ～6.7×10 -4 | ||||||||
| 漏率 Pa.1/s | 6.7×10 -4 | ||||||||
| 介質溫度 ℃ | -25～+40 | ||||||||
| 線圈溫升 ℃ | ≤ 65（當環境溫度為40℃時） | ||||||||
| 啟閉時間 s | 3～5 | ||||||||
| 電源 V/Hz | 220/50 | ||||||||
| 耗用功率 W | 開啟 | 53 | 65 | 108 | 133 | 166 | 254 | 357 | |
| 正常 | 1.5 | 3 | 2.9 | 3.5 | 4.5 | 4.3 | 8.3 | ||
| 工作頻率 次/min | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 12 | ≤ 10 | ≤ 10 | ≤ 10 | ||
| 安裝位置 | 垂直 | ||||||||

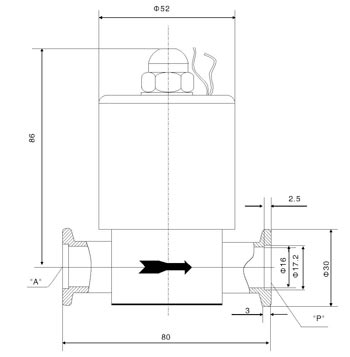

電磁高真空擋板閥外形及連接尺寸
