GDQ-JS型氣動三通式高真空擋板閥

氣動三通式高真空擋板閥產品介紹：

GDQ-JS型氣動高真空三通式擋板閥是以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，雙路接口，氣缸驅動使擋板閥作啟閉運動，用于接通或切斷真空管路中的氣流。
GDQ-JS型氣動高真空三通式擋板閥適用的工作介質為空氣或非腐蝕性氣體。

氣動三通式高真空擋板閥主要技術性能：

適用范圍(Pa) 10⁵～1.3x10^-4
閥門漏率(Pa.L/S) ≤1.3x10^-5
介質溫度： -25℃～+80℃（密封材料為腈橡膠）、-30℃～+150℃（密封材料為氟橡膠）
氣源壓力： 0.4～0.8MPa
安裝位置： 任意
電源電壓 標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24；DC24V等
信號反饋 標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V
法蘭標準：GB/T6070

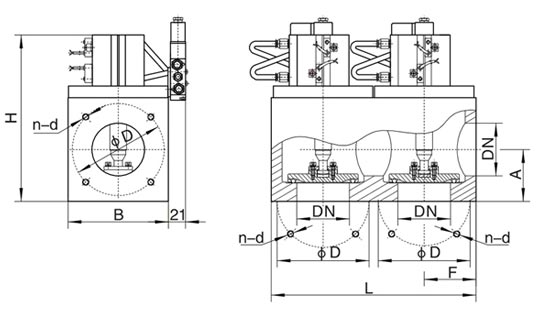

氣動三通式高真空擋板閥連接及外形尺寸：
