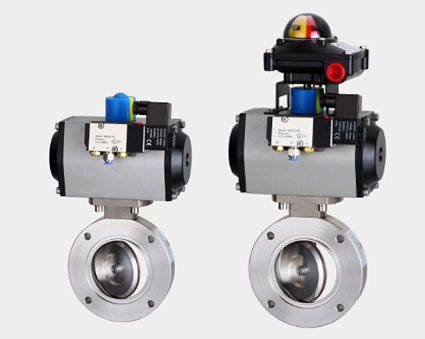

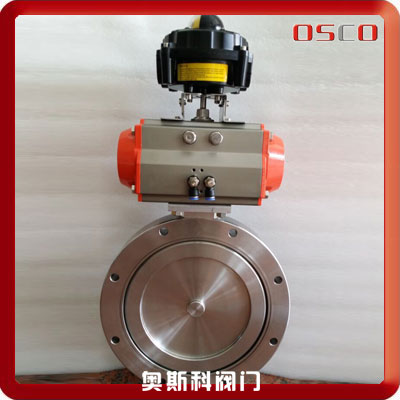

GIQ型-氣動高真空蝶閥
GIQ型系列氣動高真空蝶閥的氣動執(zhí)行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅(qū)動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，氣動執(zhí)行器控制的氣動蝶閥，分為雙作用和單作用（彈簧復位）氣缸。可選配信號反饋控制，防爆電氣裝置及氣源處理元件。適用工作介質(zhì)為空氣及非腐蝕性氣體。

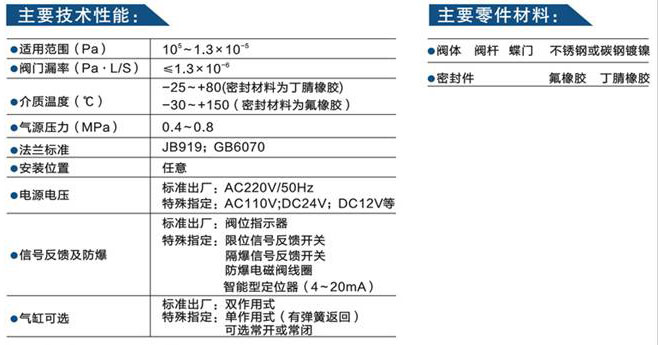

氣動高真空蝶閥主要技術性能

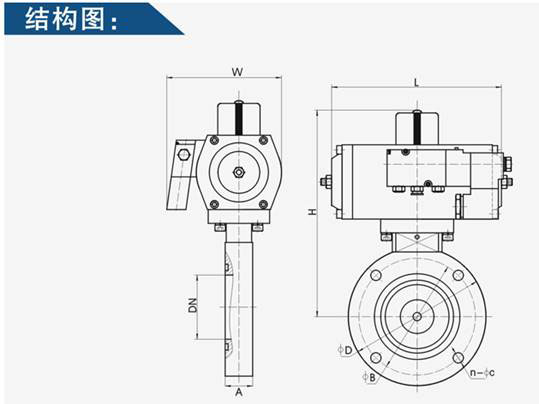

高真空氣動蝶閥主要結構圖

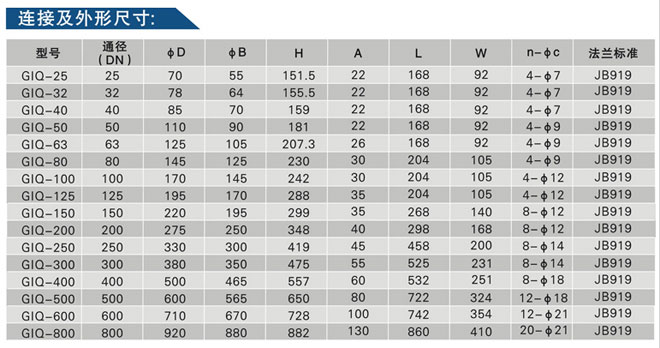

氣動高真空蝶閥外形及連接尺寸(mm)(JB919)
