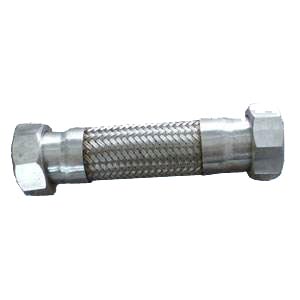

1、金屬軟管簡介

金屬波紋管制造材料為奧氏體型不銹鋼（0Cr19Ni9，1Cr18Ni9Ti），當接管與法蘭材料為碳鋼時，產品工作溫度范圍為－20℃－400℃；當接管與法蘭材料為不銹鋼時，產品工作溫度范圍為－250℃-600℃；加襯耐溫層后產品可承受介質800℃-1200℃以上的高溫，我們也可根據用戶的需要采用其它金屬和纖維材料制造其它專用補償器。

2、補償量、剛度的溫度修正

　　樣本所列各參數是在20℃下計算得出的，若補償器實際使用溫度與20℃不同，可按表一、表二提供的系數，對補償量X0、Y0、θ0及剛度K實施修正，以便確定補償器的實際補償量和剛度。

溫度對補償量的修正系數f1　表一

溫度對剛度的修正系數f2　表二

　　注：溫度值在間隔之內時，系數f1、f2按內插法選取。

　　　例1、求N=3000次、t=300°時，0.6TNY250×6J補償器的軸向補償量及剛度。
　　　　　查樣本：軸向補償量：X0=92mm
　　　　　軸向剛度KX=228N/mm
　　　　　經修正：Y‘=f1.X0=1.025×92=94.3mm

　　　例2、求N=3000次、t=300°C時，06DLB250×2000F補償器的橫向補償量及橫向剛度.
　　　　　查樣本：橫向補償量：Y0=287mm
　　　　　橫向剛度：Ky=5N/mm
　　　　　經修正：Y‘=f1.X0=1.025×287=294.18mm
　　　　　Ky'=f2.Ky=0.901×5=4051N/mm

3、疲勞破壞次數、安全壽命與補償量

為方便用戶合理的選擇產品，樣本中給出了補償器在諸疲勞破壞次數下的補償量，如：軸向型的補償器，樣本中列出了疲勞破壞次數N為1500次、3000次、15000次時的補償量；拉桿橫向補償器、鉸鏈補償器、直管壓力平衡補償器，樣本中列出了疲勞次數N為15000次時的補償量；曲管壓力平衡補償器，樣梧列出了疲勞破壞次數N為4500次時的補償量。用戶可根據產品工作的環境與使用壽命來選擇不同疲勞次數下的補償量。
疲勞破壞次數是根據波紋管的結構參數，補償量和壓力值，通過計算和試驗驗證而確定的。由于波紋管的疲勞問題是一個比較復雜的問題，其數值的散布度較大，因此國家有關標準規定，在確定補償器的安全疲勞壽命[N]時，要有15倍的安全系數，即：

若用戶實際選用的疲勞次數與樣本所列疲勞次數不符時，請修正。

4、位移量的合成：

樣本中諸系列表中給出的軸向位移量X0，橫向位移量Y0和角位移量θ是各種型式補償器的額定位移量，是單獨實施該類位移的最大位移范圍。若該補償器要進行兩種以上的位移，則補償量的選取要符合下列關系式：

　　　X0、Y0、θ0-為某一疲勞破壞次數下單獨進行軸向、橫向及角向外補償時的相應補償量（由樣本上查找，并個正得到）。
　　　X1、Y1、θ1-為該疲勞破壞次數下同時存在的軸向、橫向及角向補償量的實際值。

5、內套筒的選擇：

內套筒可以減少補償器內流體、介質的流阻和防止介質高速流動引起波紋的誘發振動。內套筒的存在對補償器的橫向和角向位移量有影響。

6、補償器的預變形：

　　為了使補償器處于一個良好的工作位置和減少管架受力，可對補償器在安裝前進行”預變形“。軸向型補償器的軸向預變形量△X由下式確定：


　　　X-軸向補償量mm
　　　T0-安裝溫度°C，
　　　Tmax-最高使用溫度°C
　　　Tmin-最低使用溫度°C
　　△X為正值時，表示“預拉“；△X為負值時，表示”預壓“。”預變形“是否進行由系統設計確定，若用戶需要，只要在合同上注明預變形量，我們可按”預變形“長度交付補償器。
橫向補償器和角向補償器的冷緊量可取實際補償量的一半，即1/2Y或1/2θ。“預變形”是反方向“冷緊”。橫向補償量Y0很大時，需要進行“冷緊”，橫向補償量較小時，可不進行冷緊。
