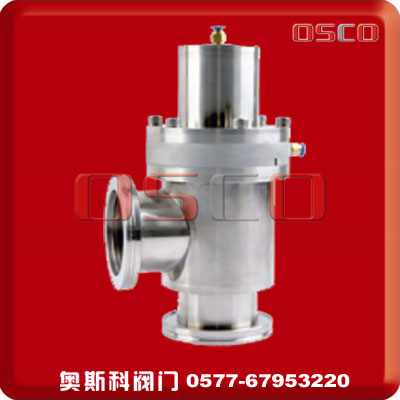

ISO氣動擋板閥
ISO系列氣動高真空擋板閥(又稱高真空角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。ISO氣動擋板閥適用的工作介質為空氣及非腐蝕性氣體。
| 名 稱 | ISO 氣動擋板閥 | |||||
| 規格說明 | ||||||
| Model No | GDQ-63 | GDQ-80 | GDQ-100 | GDQ-160 | GDQ-200 | GDQ-250 |
| DN | ISO63 | ISO80 | ISO100 | ISO160 | ISO200 | ISO250 |
| DN1 | DN40 | DN50 | DN63 | |||
| A | 88 | 88 | 108 | 138 | 200 | 208 |
| B | 138 | 200 | 208 | |||
| H(Reference) | 240 | 288 | 324 | 450 | 520 | 658 |
| Parts No | DV0001 | DV0002 | DV0003 | DV0004 | DV0005 | DV0006 |
